TUGAS PENDAHULUAN

1. Kondisi [Kembali]

Kondisi yang digunakan pada Tugas Pendahuluan ini adalah Percobaan 3 nomor  2 yaitu membuat led berkedip dengan frekuensi berbanding lurus dengan nilai potensiometer.

2. Hardware  [Kembali]

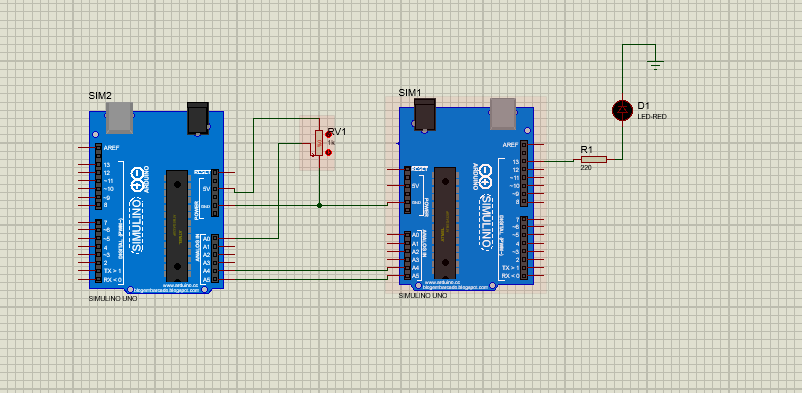

3.  Rangkaian Simulasi  [Kembali]

4. Flowchart  [Kembali]

5.  Video Simulasi  [[Kembali]

6.  Listing Program [Kembali]

• Master

#include <Wire.h>

#define SLAVE_ADDR 9

int analogPin = 0;

int val = 0;

void setup() {

Wire.begin();

Serial.begin(9600);

}

void loop() {

delay(50);

val = map(analogRead(analogPin), 0, 1023, 255, 1);

Wire.beginTransmission(SLAVE_ADDR);

Wire.write(val);

Serial.println(val);

Serial.println(analogRead(analogPin));

Wire.endTransmission();

}

• Slave

#include <Wire.h>

#define SLAVE_ADDR 9

int LED = 13;

int rd;

int br;

void setup() {

pinMode(LED, OUTPUT);

Wire.begin(SLAVE_ADDR);

Wire.onReceive(receiveEvent);

Serial.begin(9600);

Serial.println("I2C Slave demo");

}

void receiveEvent() {

rd = Wire.read();

Serial.println(rd);

}

void loop() {

delay(50);

br = map(rd, 1, 255, 100, 2000);

if (rd == 255){

  digitalWrite(LED, HIGH);

}

if (rd == 1){

  digitalWrite(LED, LOW);

}

}

7.  Link Download [Kembali]
Download file video simulasi rangkaian disini
Download Html disini
